LS PLC 네트워크 통신 설정

조건
plc - 네트워크 - pc

pc가 아닌 통신이 필요한 모든기기가 포함된다

plc에 네트워크 설정을 밀어 넣은 뒤 접속이 되었는지 확인이 되면

타 장비가 해당주소로 접근 가능하다

!! 이미 설치되어있는 plc의 경우 8. 부터 참고 !!

1. XG5000에서 plc의 모델에 맞게 새 프로젝트를 생성한다

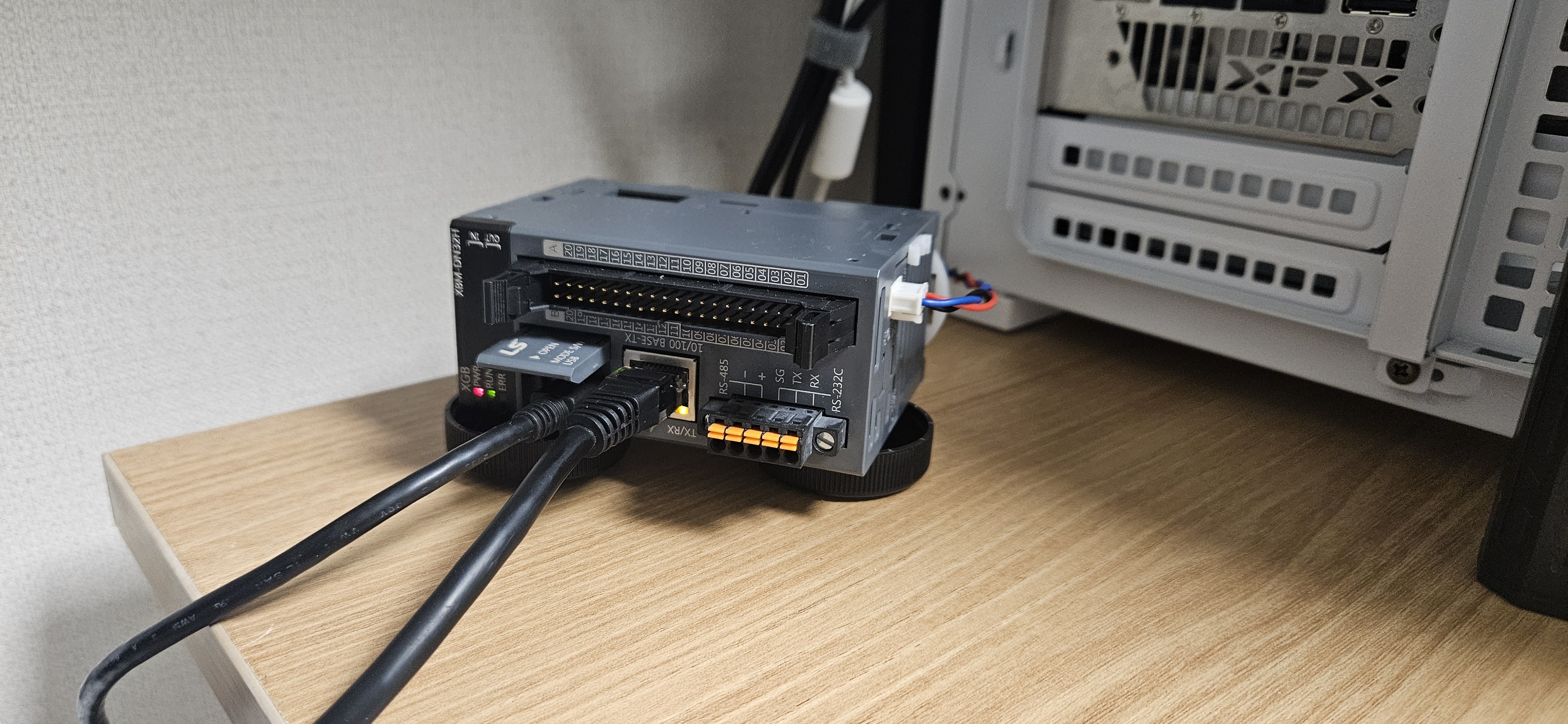

2. plc의 설정을 위해 usb를 통해 pc와 연결한다

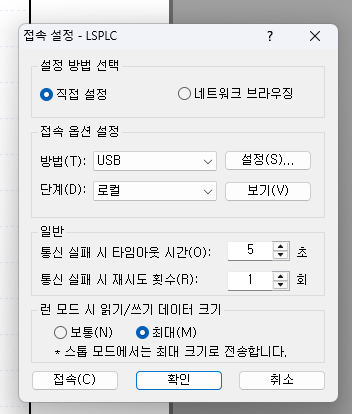

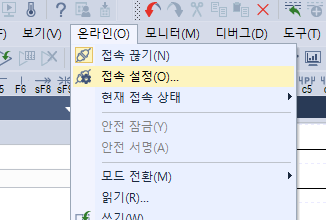

> 접속설정


> USB 확인 후 접속/확인

3. pc / plc usb 연결이 확인 되면 plc의 파라미터 정보를 가지고 온다
( 프로젝트 생성시 입력한 모델명이 일치하지 않으면 알람을 확인할 수 있다 )
( 모델명이 일치 할 때 내장모듈은 기본값으로 세팅 되어 있다 )


4. 파라미터 쓰기가 활성화 된다면 파라미터를 가져온다

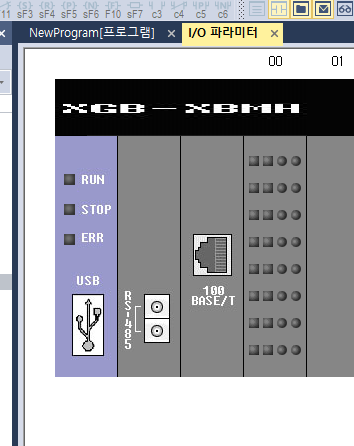

5. 내장 모듈 확인
( 이번의 경우 추가 모듈없이 기본 모듈로 진행 )


6. plc의 네트워크 파라미터 정보를 작성한다

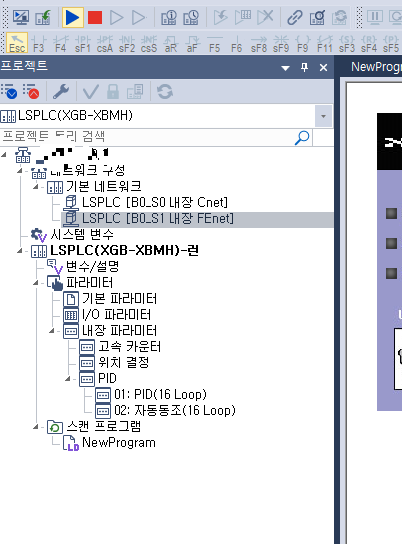

7. 내장 Fnet에서 다음과 같이 작성 한다




모드버스 확인


8. 네트워크에 추가된 plc정보를 확한다

나는 0.55를 사용해 내부 네트워크의 서브넷을 나누지 않았다

9. 확인된 ip로 기기에서(pc) 접근을 시도한다

10. 로컬이더넷/와이파이에서 설정값을 입력한다

( 네트워크장비에서 외부IP와 내부IP를 포트포워딩했다면 해당 포트를 입력 해야 외부에서 접근이 가능하다 )
로컬로 접근한다면 같은 네트워크에 있기 때문에 추가 포트 설정이 무의미하다
FA에서는 지정국으로 기기를 인지한다
기본PLC가 0국이 되는경우와 특정 HMI가 0국이 되는경우가 많은것 같다


여기까지 PLC를 네트워크에 올리고
해당 기기에 접근 했다

하단의 상태바에서 확인 가능






만약 연동이 안된다면
네트워크 에서 PLC의 존재를 확인하고 다음으로 넘어가자

각각의 설정 버튼이 활성화 되지않는다면 이미 연결되어있는경우이니
USB연결을 끊고 다시 접속 설정을 세팅 한뒤 연결을 시도하자
